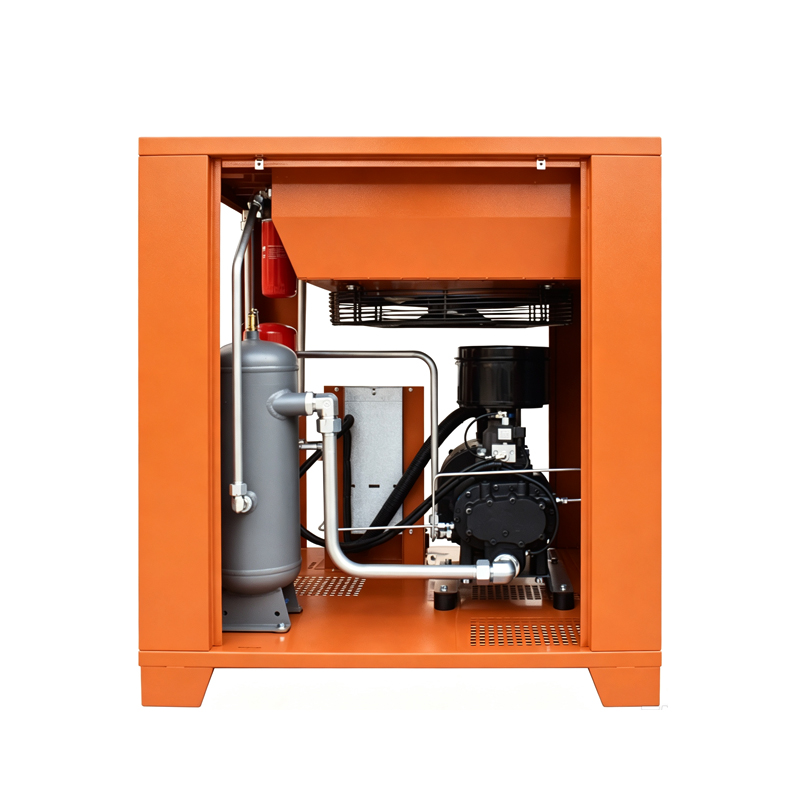

コンパクトなスクロールエアコンプレッサーの選択は、貴重な生産スペースの節約に役立ちます。また、実用的なレイアウトにより、冷却、メンテナンス、日常的なアクセスのための十分なスペースを機械に確保できます。注文する前に、キャビネットの周囲や上部のスペースを含め、設置場所全体を評価してください。これにより、小さな設置面積を実用的な設置環境に変えることができます。

縮尺されたフロアプランから始めましょう。HUADA SG-50（37 kW単段永久磁石VSDスクリューコンプレッサー）は、公称キャビネット寸法が1000 × 1100 × 1200 mm（長さ×幅×高さ）であり、キャビネットの設置面積は1.10 m²です。設置図に示されている、モデル固有のサービスおよび冷却用のクリアランスを追加します。実際の設置全体は、キャビネットの設置面積よりも多くのスペースを占有します。

コンプレッサー室の換気を冷却空気の経路に合わせて計画します。適切な吸気と、冷却用吸気口に戻ることなく排気が外へ排出される経路を確保します。想定される最も過酷な現場条件を、選択した機械の許容周囲温度範囲と照らし合わせて確認します。ダクト工事を行う場合は、ファンや通風口のサイズを決定する前に、冷却風量と許容ダクト抵抗をメーカーに確認してください。

エアコンプレッサーの設置においては、床面積と同様に保守・点検用の動線も慎重に計画してください。パネルが完全に開き、消耗品の交換や冷却器の清掃が可能であることを確認します。コントローラーや電気ボックスへのアクセスを妨げないようにしてください。選択したモデルの取扱説明書を使用して必要なクリアランスを確保し、工具や交換部品を移動するためのスペースを確保してください。

レイアウトを最終決定する前に、搬入経路とシステム接続を確認してください。出入口、曲がり角、頭上の障害物を測定し、梱包時の寸法、荷役方法、床面荷重を確認します。空気出口、電源接続部、排水経路に加え、必要なレシーバーや空気浄化機器のためのスペースをマークします。供給電圧、相、周波数について合意し、提供された構成の最終設置図を確認します。

空気需要の確認を行ってスペースプランを完成させます。必要な圧力における選択されたモデルの供給空気量を、通常およびピーク時の需要に適合させ、運転パターンに対する適合性を確認します。新しいコンプレッサーエリアの計画ですか、それとも既存ユニットの交換ですか？レイアウトのスケッチ、現場の写真、必要な圧力、風量、電源をHUADAにご送信いただき、 モデルの推奨および設置要件をご請求ください。
