何を探していますか?
商品番号。:
TVD-75+製品の起源:
Quanzhou, Fujian, China色:
Orange and dark gray製品の重量:
1560kg出荷ポート:
Xiamenリードタイム:
To be confirmed for the required configu

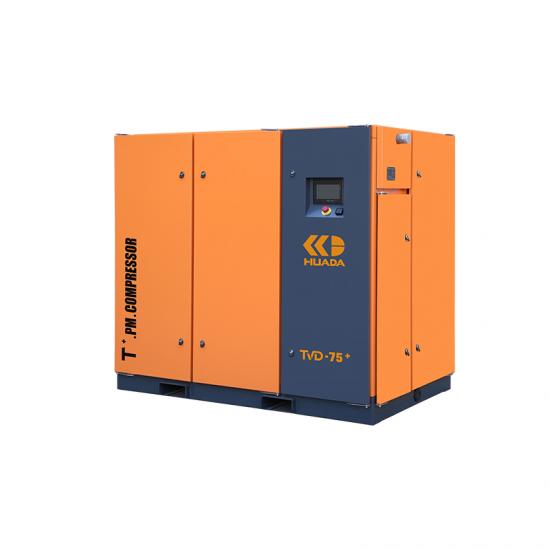

TVD-75+ は、同じ基準圧力および圧力範囲の仕様において、TVD-60+ よりも多くの空気量を供給します。TVD-60+ と同じ筐体寸法でありながら、より高い能力レベルを備えています。ご注文の前に、選択した仕様、電力需要、換気、および下流側の処理をひとつの空気系統の仕様として確認してください。
1. より需要の高い空気供給のための 12.1 m³/min
0.7 MPa において、0.6～0.8 MPa 仕様は 12.1 m³/min と記載されており、より需要の高い生産ネットワークに対して明確な能力ポイントを提供します。
2. 独自の出力定格を持つ、より高い圧力範囲の仕様
0.6～1.0 MPa 仕様は、0.7 MPa で 9.6 m³/min と記載されています。この個別の定格により、購入者は容量を用途の圧力範囲の構成に合わせやすくなります。
3. 55 kW 永久磁石可変速ドライブ
ドライブは生産需要の変化に合わせて圧縮機の速度を調整し、変動する負荷を持つ産業用ネットワークをサポートします。
4. 中間歯車のない 2 段式ドライブ
水平一体型トランスミッションが両方のステージを組み合わせ、直列設計により中間歯車とその関連する歯車騒音や伝達損失を回避します。
5. 内部オイルセパレーターの配置
55 kW モデルでは内部オイルセパレーターを使用しています。正しい配置を把握することで、適切な保守アクセスの計画とセパレーターエレメントの交換手順がサポートされます。
6. 同じ記載筐体寸法におけるより高い能力
TVD-75+ と TVD-60+ はどちらも 2000 × 1546 × 1785 mm ですが、TVD-75+ は対応する各圧力範囲の仕様においてより高い出力が記載されています。
7. 稼働監視付き空冷設計
軸流ファンによる冷却、専用のコントロールディスプレイ、およびモーター保護機能が機器室の稼働をサポートします。設置設計には、冷却空気の経路と保守アクセスを含める必要があります。

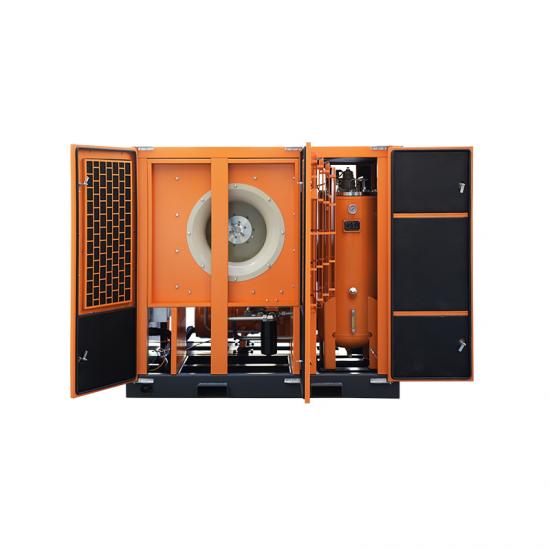

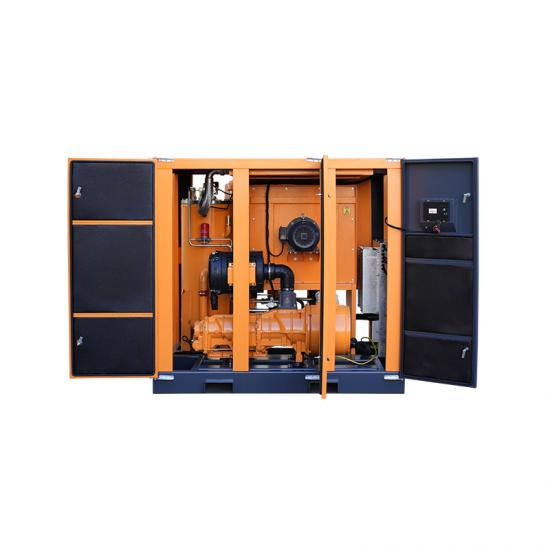

キャビネットの扉を開いた状態の TVD-75+。
| パラメータ | TVD-75+ |
|---|---|
| モデル | TVD-75+ |
| モーター出力 | 55 kW |
| 記載吐出圧力 | 0.7 MPa |
| 0.6～0.8 MPa 作動範囲 | 0.7 MPa での空気供給量：12.1 m³/min 記載モーター回転数：3000 rpm |
| 0.6～1.0 MPa 作動範囲 | 0.7 MPa での空気供給量：9.6 m³/min 記載モーター回転数：2550 rpm |
| 電源 | 380-400 V / 50 Hz |
| 始動方式 | 可変周波数始動 |
| 冷却方式 | 軸流ファンによる空冷 |
| 駆動レイアウト | 水平2段一体型トランスミッション |
| 潤滑油量 | 54 L |
| 記載騒音レベル | 78 ± 2 dB(A) |
| 寸法（L × W × H） | 2000 × 1546 × 1785 mm |
| 重量 | 1560 kg |
| 空気吐出口接続 | G2 |
| オイルセパレーター | 内部オイルセパレーター |
空気供給量は 0.7 MPa で記載されています。2つの空気供給量と回転数の数値は異なる圧力範囲のバージョンに属しており、VSD の最小から最大の範囲ではありません。必要な動作圧力における性能を確認し、注文したユニットの電気仕様を確認してください。ここでは騒音測定条件が指定されていません。機器を比較する際は、適用されるテスト条件を要求してください。
産業需要: 通常およびピーク時の空気需要、稼働シフト数、計画されている生産拡大についてお知らせください。
電気および換気の計画: 55 kW のモーター要件、利用可能な電源、機械室内の冷却空気の経路を確認してください。
システム統合: レシーバー、ドライヤー、フィルターの選定、G2 配管、内蔵オイルセパレーターのメンテナンススペースを確認してください。
空気品質: 必要な空気品質を定義し、それに応じてレシーバー、ドライヤー、フィルターを選定します。この給油式コンプレッサーはオイルフリー仕様ではありません。
| ご注文の前に | 確認事項 |
|---|---|
| お見積もりと数量 | 必要な数量、配送先、動作圧力、空気需要をお知らせください。お見積もりにて最小注文数量と価格をご確認ください。 |
| 選択された構成 | 圧力範囲バージョン、電源、空気処理の範囲、および監視要件をご確認ください。 |
| 納期スケジュール | 選択された構成と注文数量に対する納期スケジュールをご確認ください。 |
| プロジェクト要件 | 評価のために、設置、制御インターフェース、またはその他のプロジェクト固有の要件について記載してください。 |
| ご注文条件 | 合意された注文書類で、支払い、出荷、保証、アフターサービスの範囲を確認します。 |
HUADAの製造施設をご覧いただき、選択された構成と配送先に関連する技術文書をご請求ください。
12.1 m³/minはすべての圧力で使用できますか？
いいえ。これは0.6～0.8 MPaバージョンの0.7 MPaにおける記載上の出力です。0.6～1.0 MPaバージョンは、0.7 MPaにおいて9.6 m³/minと記載されています。他の動作圧力のデータをご請求ください。
このモデルは外部セパレーターを使用していますか？
いいえ。55 kWモデルには内蔵オイルセパレーターが指定されています。納入されたユニットの保守アクセス性と該当するメンテナンス手順をご確認ください。
リモートモニタリングを含めることはできますか？
TVD+シリーズは、クラウドベースの稼働状況の可視化、障害アラート、メンテナンスリマインダーを提供します。ご注文の構成と配送先について、ゲートウェイ、接続性、サービス提供状況をご確認ください。
必要な圧力、空気需要、稼働時間、電源、数量、配送先をお送りください。TVD-75+の構成を一緒に検討できるよう、サイト条件とエア品質の要件も含めてください。
